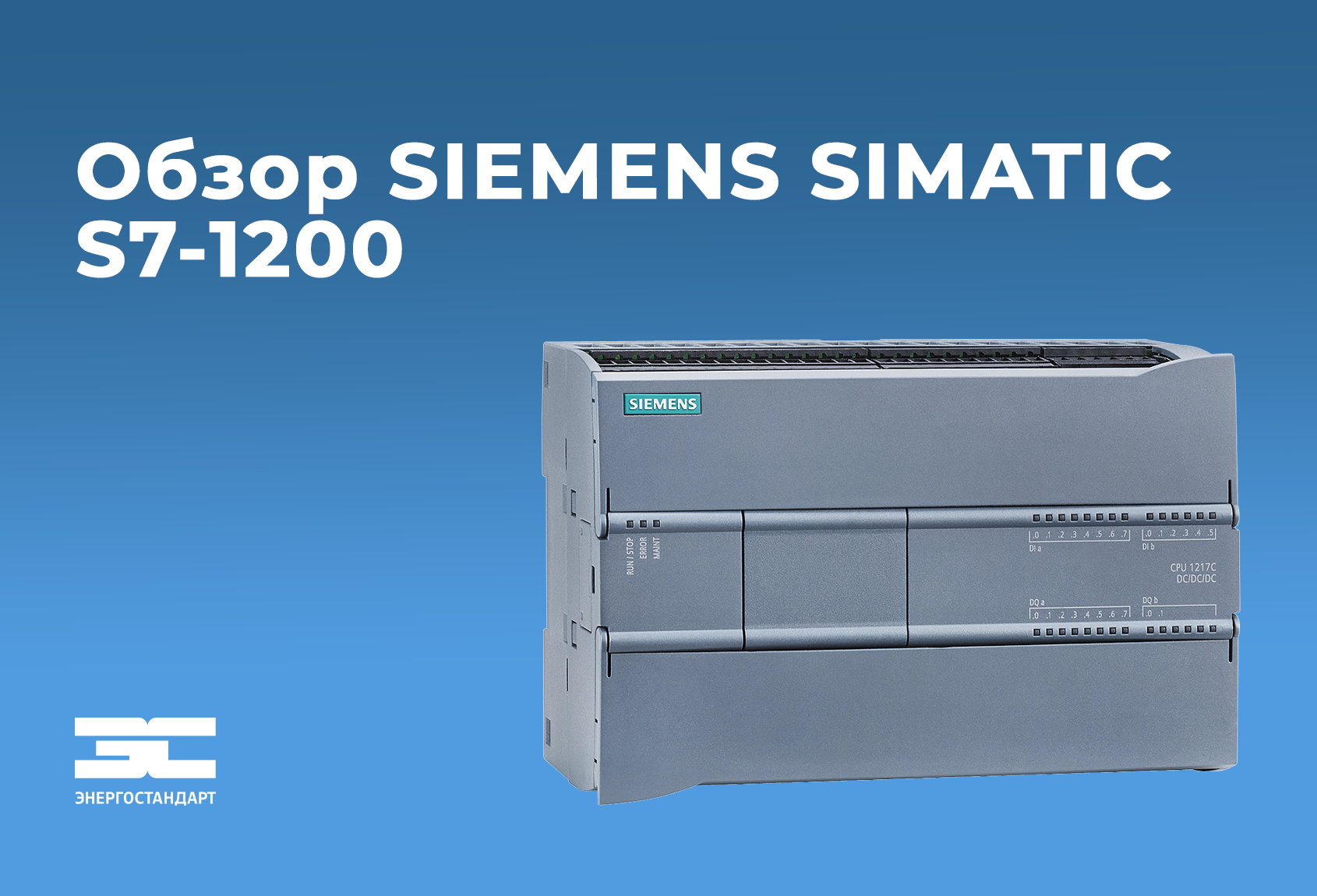

Контроллеры SIEMENS SIMATIC S7-1200

Серия модульных миниатюрных контроллеров SIMATIC S7-1200 – базовые контроллеры, для широкого спектра задач.

SIMATIC S7 – 1200, это уникальная линейка контроллеров, которая объединила в себе большой спектр возможностей и высокую производительность при невысокой стоимости. Как правило данные контроллеры используют для задач автоматизации низкого и среднего уровня сложности.

Все модели выпускаются в компактных пластиковых корпусах со степенью защиты IP20, поддерживают широкий диапазон температур от 0 до +50 °C и монтируются на стандартную шину DIN (35 мм), либо на плоскую поверхность. Также немало важным аспектом является поддержка от 2 до 51 аналоговых каналов ввода-вывода и от 10 до 285 дискретных.

Промышленная связь

Обмен коммуникационными данными в контроллерах SIMATIC S7-1200 производится при помощи технологий:

• Industrial Ethernet/ PROFINET
• PROFIBUS
• USS, Modbus
• CANopen различных протоколов телеуправления (IEC60870-5-104, DNP3, LTE, SINAUT ST7, Security)
• AS-Interface
• GSM/GPRS, ASCII и Point-to-Point (PTP).

Модули входящие в состав контроллера SIMATIC S7-1200:

• модули CPU (центральных процессоров), СМ (коммуникационные), SM/SB (ввод-вывод аналоговых и дискретных сигналов);
• модуль блока питания PM 1207 (входное напряжение последнего -115/230 В, выходное -24 В и номинальный ток нагрузки 2,5 А);
• четырехканальный коммутатор CSM 1277 Industrial Ethernet;
• различные технологические модули (IO-Link, модули весоизмерения, считывания системы RFID, мониторинга состояний механических компонентов, измерения параметров сети), модуль батареи и имитаторы входных сигналов.

Программирование и конфигурация:

Для программирования и конфигурации ПЛК используется программное обеспечение Simatic Step 7 Basic, которое также используется для линейки Basic Panels.

Центральные процессоры:

Контроллеры SIMATIC S7-1200 оснащаются 3мя типами центральных процессоров, модели отличаются друг от друга разными показателями: количеством входов-выходов, объемом встроенной памяти, итоговой производительностью и другими параметрами. В состав входят следующие модификации:

•     напряжение питания 24 В, дискретные входы 24 В, дискретные выходы 24 В/0.5А на базе транзисторных ключей;

•    общая нагрузочная способность — до 2 А на контакт, напряжение питания 24 В, дискретные входы 24 В, дискретные выходы выполнены с контактами реле замыкающего типа;

•    общая нагрузочная способность — до 2 А на контакт, напряжение питания ~115/230 В, дискретные входы 24 В, дискретные выходы выполнены с контактами реле замыкающего типа.

Каждый CPU Siemens имеет интегрированный интерфейс Ethernet; кроме того, присутствует возможность дополнительного подключения коммуникационных модулей (до трех) и установки дополнительной платы ввода-вывода. Есть возможность подключения сигнальных узлов (2 для CPU 1212C, 8 – для CPU 1214C, 1215C и 1217C).

Сфера применения ПЛК S7-1200:

•        разнообразные отрасли промышленности (управление и контроль производственного оборудования);

•        передача информации между удаленными объектами;

•        управление позиционированием и управлением приводов;

•        регулирование системы, выполняемое на основе PID –алгоритмов.
